复合滚轮轴承的装配方式

您所在的位置:首页 > 新闻中心 > 公司动态 >

复合滚轮轴承的装配方式

发布时间:2020-05-25    点击次数:次

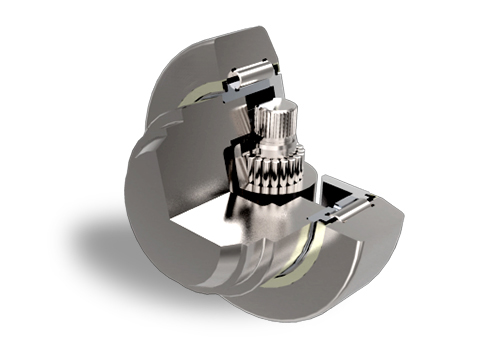

  复合滚轮轴承侧滚轮通过心轴安装在轴头内部,主滚轮套在轴头外部,盖板在轴头尾部被螺母固定,将几个部分固定在一起。

复合滚轮轴承

  复合滚轮轴承类别

  复合滚轮轴承壳根据结构设计的不同分为可调式及不可调式

  可调式可分为齿轮调节、六角调节、螺母调节

  齿轮调节为侧滚轮内圈(即芯轴)两端加工成偏心齿轮状,芯轴和轴头连接部分亦设计为齿轮状,通过调节齿轮的偏心量达到调节侧滚轮的凸出量来调节整个复合滚轮的高度。

  六角偏心调节与齿轮调节为同一原理,尾部齿轮为六角偏心,通过调节六角来达到调节复合滚轮的整体高度,相比齿轮调节,六角调节复合滚轮稳定性、载荷强度更高。

  螺母调节是侧滚轮装在轴架上装入轴头内部,通过轴头头部两颗紧定螺钉来调节轴架(侧滚轮)的凸出量来达到调节轴承的整体高度,相比以上两种方式,螺母调节为设计,不必拆开轴承,调节简单方便快捷。

  不可调节侧滚轮内圈(芯轴)为圆柱形与轴头连接,可转动,相比可调节式,这种结构适用于不需调节功能稳定的设备,并且成本相对低廉。
